Cad is Beartaíonn Snáithe ann?

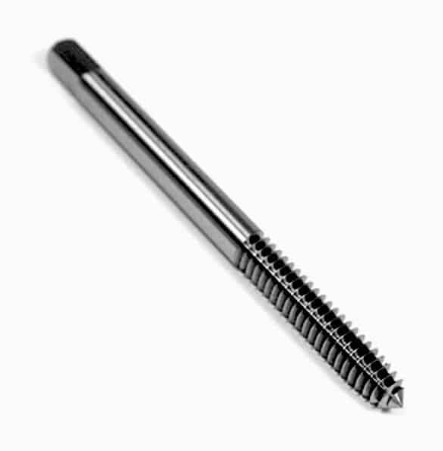

A sconna snáithe uirlis gearrtha speisialaithe atá deartha chun snáitheanna inmheánacha a chruthú laistigh de phoill réamh-druileáilte. Feidhmíonn sé trí ábhar a bhaint (sconnaí a ghearradh) nó ábhar a dhíláithriú (sconnaí a fhoirmiú) chun grooves helical a dhéanamh a fhreastalaíonn ar scriúnna, boltaí, agus dúntóirí snáithithe eile. Tá sconnaí snáithe riachtanach i dtionscail déantúsaíochta, feithicleach, aeraspáis agus pluiméireachta ina bhfuil gá le snáithiú inmheánach beacht le haghaidh cóimeála agus ceanglóir meicniúil.

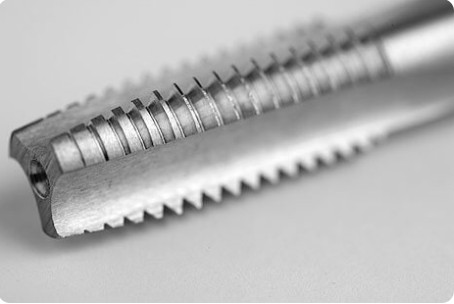

De ghnáth déantar sconnaí snáithe as cruach chrome cruaite, cruach ardluais (HSS), nó chomhdhúile soladach chun na fórsaí gearrtha agus na frithchuimilte a ghintear le linn an phróisis tapála a sheasamh. Tá feadóga fadaimseartha san uirlis a sholáthraíonn ciumhaiseanna gearrtha agus bealaí chun sliseanna a aslonnú, mar aon le luaidhe chamfered a threoraíonn an sconna isteach sa pholl.
Príomhfheidhmeanna Beartaíonn Snáithe
Cruthú Snáithe Inmheánach
Is é príomhfheidhm sconna snáithe ná snáitheanna inmheánacha a ghearradh nó a fhoirmiú i bpoill. Murab ionann agus uirlisí snáithithe seachtracha (bás), oibríonn sconnaí ón taobh istigh de dhromchla sorcóireach, ag cruthú an chomhpháirt baineann de nasc snáithithe. Ligeann sé seo boltaí, scriúnna agus studs a cheangal go daingean le píosaí oibre miotail, plaisteacha nó ilchodacha.
Deisiúchán agus Athchóiriú Snáithe
Tá feidhm ríthábhachtach ag sconnaí chun snáitheanna inmheánacha millte nó bainte a dheisiú. Tríd an bpróifíl snáithe a athghearradh, is féidir le sconnaí snáitheanna caite a chur ar ais chuig a gcuid sonraíochtaí bunaidh, rud a shábhálann comhpháirteanna ardluacha ó bhriseadh. Tá sé seo thar a bheith tábhachtach maidir le deisiú inneall, cothabháil innealra, agus feidhmeanna aeraspáis, áit a bhfuil costais athsholáthair comhpháirteanna substaintiúil.
Bainistiú Sliseanna agus Aslonnú
Déantar céimseataí sconna éagsúla a innealtóireacht chun sliseanna a bhainistiú go héifeachtach. Déanann sconnaí bíseach sceallóga a bhrú chun cinn (oiriúnach le haghaidh trí phoill), agus tarraingíonn sconnaí feadóg bíseach sceallóga siar (riachtanach do phoill dall). Coscann an fheidhm aslonnaithe sliseanna seo briseadh uirlisí agus cinntíonn sé cáilíocht snáithe.
Conas Beartaíonn Snáithe a Úsáid le haghaidh Ríomh Snáithe
Beartaíonn Ríomh Méid Druileála
Sula sconna, ní mór duit poll píolótach a dhruileáil go dtí an trastomhas ceart. Ríomhtar méid an druileála sconna chun tuairim a bhaint amach 65–75% rannpháirtíocht snáithe , a sholáthraíonn cothromaíocht neart-go-chasmhóiminte is fearr. A poll druil díreach 0.2 mm róbheag is féidir chasmhóiminte tapping a mhéadú trí 15–25% , riosca briste a ardú go suntasach.
RPM agus Ríomh Ráta Beatha

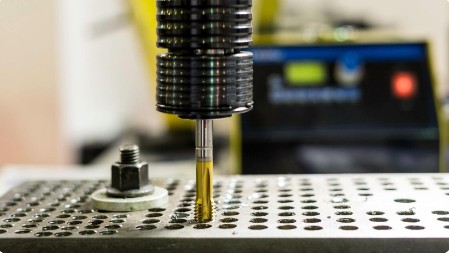

Le haghaidh cnagadh CNC, ríomhtar luas fearsaid (RPM) ag baint úsáide as an bhfoirmle: RPM = (Luas Gearrtha × 1000) / (π × Trastomhas Beartaíonn) . Caithfidh an ráta beatha a bheith mar a chéile go beacht leis an bpáirc snáithe - is cúis le géarú snáithe nó briseadh sconna de bharr aon mhímheaitseála. Mar shampla, éilíonn sconna M6 × 1.0 go díreach 1.0 mm beatha in aghaidh na réabhlóide.
Doimhneacht a Ríomh do Phoill na nDall
Agus tú ag cnagadh ar phoill dall, ríomh an doimhneacht druil le soláthar 3-5 faid pháirce imréitigh thar an doimhneacht snáithe riachtanach. Cuireann sé seo cosc ar an sconna dul i dteagmháil le bun an phoill, rud a fhágann briseadh láithreach. Le haghaidh snáithe M8 × 1.25 a éilíonn doimhneacht snáithe 20 mm, druil go doimhneacht 24-26 mm ar a laghad.
Beartaíonn Snáithe vs Modhanna Snáithithe Eile

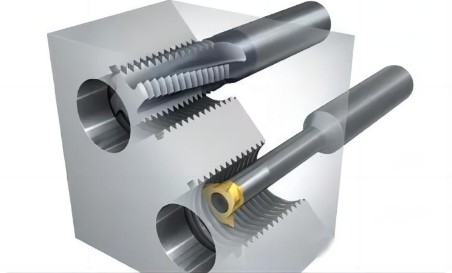

Léargas Eochrach: Is fearr muilleoireacht snáithe le haghaidh ábhar níos mó ná 50 HRC nó páirteanna ardluacha toisc go bhfuil sé níos éasca gearrthóirí muilleoireachta briste a bhaint ná sconnaí briste. Foirm tairiscintí cnagadh 3 × saol uirlis níos faide ná sconnaí a ghearradh in alúmanam, ach tá sé teoranta d'ábhair ≤36 HRC.
Difríocht idir Beartaíonn agus Beartaíonn Snáithithe
Is minic a úsáidtear na téarmaí go hidirmhalartaithe, ach tá idirdhealú caolchúiseach ann:
- "Beartaíonn" an téarma ginearálta d’uirlis ar bith a úsáidtear chun snáitheanna inmheánacha a chruthú, lena n-áirítear sconnaí láimhe, sconnaí meaisín, agus sconnaí a fhoirmiú.
- "Sconna Snáithe" Tagraíonn sé go sonrach don chomhthionól uirlisí gearrtha iomlán le céimseata snáithe sainithe, fliúiteanna, agus cumraíocht shank atá deartha chun próifílí snáithe caighdeánaithe a tháirgeadh (m.sh., UNC, UNF, Méadrach).
In úsáid phraiticiúil, cuireann "snáithe sconna" béim ar fheidhm na huirlise maidir le snáitheanna helical a chruthú, agus féadfaidh "sconna" tagairt níos leithne a dhéanamh don chatagóir uirlisí. Déanann an dá théarma cur síos ar an teaghlach uirlisí bunúsacha céanna.
Conas Briseadh Tapa a Chosc
Tá briseadh sconna i measc na dteipeanna meaisínithe is costasaí, agus is minic a éilíonn sconnaí briste i bpoill dalla Eastóscadh EDM d’fhéadfadh go gcosnódh sin níos mó ná an chuid féin. Cuir na straitéisí cruthaithe seo i bhfeidhm:
Optimize Poll Píolótach Méid
Sprioc rannpháirtíocht snáithe 75%. seachas 100%. Ní chuireann snáitheanna iomlána ach neart 5% ach déanann siad na héilimh chasmhóiminte faoi thrí. Fíoraigh méid an druil ag an socrú - ná bí ag brath ar shonraí cláir amháin.
Roghnaigh Céimseata Beartaíonn Cuí
- Trí phoill: Úsáid sconnaí pointe bíseach (srón gunna) a bhrúnn sliseanna ar aghaidh

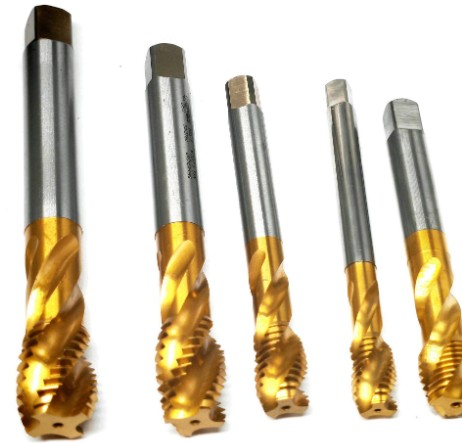

- Poill dalla: Bain úsáid as sconnaí bíseach fheadóg mhór a tharraingíonn sliseanna aníos
- Poill dhomhain (> 1.5 × trastomhas): Timthriallta tapála peic a chur i bhfeidhm
Paraiméadair Gearradh Rialaithe
Laghdaigh luas gearrtha de réir 20–30% le haghaidh steels cruaite. Bain úsáid as modh tapping dochta i CNC chun luas fearsaide agus ráta beathaithe a shioncronú - is cúis le luchtú míchothrom agus briste má dhéantar mí-ailíniú.
A chinntiú Lubrication Cuí
Is fearr le sreabháin gearrtha ola-bhunaithe le breiseáin mhórbhrú na fuaraitheoirí intuaslagtha in uisce le haghaidh cnagadh. Maidir le cruach dhosmálta 316L, bíonn lubrication neamhleor ina chúis le hardening agus urghabháil oibre.
Coinníollacha Uirlisí agus Meaisín a Chothabháil
- Athsholáthar sconnaí go réamhghníomhach bunaithe ar theorainneacha comhairimh snáithe, gan fanacht le teip
- Fíoraigh rith amach fearsaid ≤0.01 mm
- Úsáid sealbhóirí sconna ar snámh chun freastal ar mhion-ailínithe
Cad is Poll Dall ann, agus Cén Beartaíonn ar Chóir A Úsáid?
Sainmhíniú ar Pholl Dall
A poll dall is poll é nach dtéann go hiomlán tríd an bpíosa oibre - tá bun dúnta aige. Murab ionann agus trí phoill, ceapann poill dall sliseanna taobh istigh, rud a fhágann go bhfuil cruthú snáithe i bhfad níos dúshlánaí. Is minic a bhíonn poill dalla i mbloic innill, in iomadúil hiodrálacha, agus i gcomhpháirteanna struchtúracha nuair nach féidir le dúntóirí dul amach tríd an taobh eile.
Cineálacha Beartaíonn Molta do Phoill na nDall
Riachtanas Criticiúil: Le haghaidh poill dall, bain úsáid as i gcónaí sconnaí fliúit bíseach le cainéil chuisnithe inmheánacha más féidir. Tarraingíonn siad seo sceallóga suas agus amach as an bpoll, rud a choscann pacáil ag an mbun is cúis le briseadh. I gcás poill atá níos doimhne ná 1.5 × trastomhas, cuir peic tapáil i bhfeidhm - 2-3 snáithe roimh ré, ansin tarraing siar go dtí na sliseanna a ghlanadh.
Conas Beartaíonn Snáithe a Chothabháil
Glanadh agus Stóráil
Tar éis gach úsáid, glan go maith na sconnaí le scuab agus tuaslagóir chun sceallóga a bhaint agus iarmhar sreabhach a ghearradh. Stóráil sconnaí in urranna aonair nó muinchillí cosanta chun damáiste imeall a chosc. Ná caith sconnaí riamh isteach i dtarraiceáin uirlisí inar féidir leo dul i dteagmháil le huirlisí eile.
Cigireacht agus Géarú
Déan iniúchadh ar chiumhais ghearrtha na sconna faoin formhéadú le haghaidh caitheamh, scealptha nó imeall tógtha. Regrind fliúiteanna nuair a bhraitheann caitheamh, ach ná meileann bun an fhliúit riamh — lagaíonn sé seo an uirlis. Bain na hailt caite go léir le linn athghrinniú chun céimseata cheart a athchóiriú. Seachain leithead talún róchúng a chruthú le linn athghéarú.
Cumhdach agus Cóireáil Dromchla
Cuir cóireálacha dromchla i bhfeidhm ar nós Nítríde Tíotáiniam (TiN) nó ocsaíd gaile chun cuimilte a laghdú agus saol uirlisí a leathnú. Tá bratuithe TiCN éifeachtach go háirithe d'iarratais cruach dhosmálta. Is féidir le sconnaí ath-brataithe a bhaint amach 2-3 × an saol uirlis uirlisí neamhbhrataithe.
Bainistíocht Saoil
Teorainneacha saoil réamhshocraithe uirlisí a bhunú bunaithe ar ábhar agus ar chomhaireamh snáithe. Mar shampla, d'fhéadfadh sconna SSS in alúmanam próiseáil 500-1000 poill , cé go bhféadfadh an sconna céanna i cruach dhosmálta 316L a bheith caite ach amháin 50-100 poill . Athsholáthar sconnaí go réamhghníomhach - sconnaí caite gearrtha snáitheanna róbheaga agus teastaíonn chasmhóimint níos airde uathu, rud a mhéadaíonn an baol briste.
Ceisteanna Coitianta Maidir le Beartaíonn Snáithe
Cén fáth a mbíonn mo sconna ag briseadh i bpoll dall i gcónaí?
Is é an chúis is coitianta carnadh sliseanna ag bun an poll . Aistrigh go sconnaí bíseach fheadóg mhór a tharraingíonn sliseanna aníos, cinntigh go bhfuil imréiteach imleor ar fáil do dhoimhneacht an druileála (3-5 pháirc thar doimhneacht na snáithe), agus smaoinigh ar thimthriallta tapála le haghaidh poill dhomhain.
An féidir liom an sconna céanna a úsáid le haghaidh cnagadh láimhe agus meaisín?

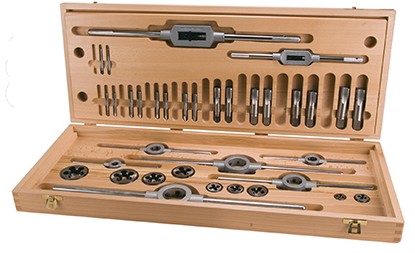

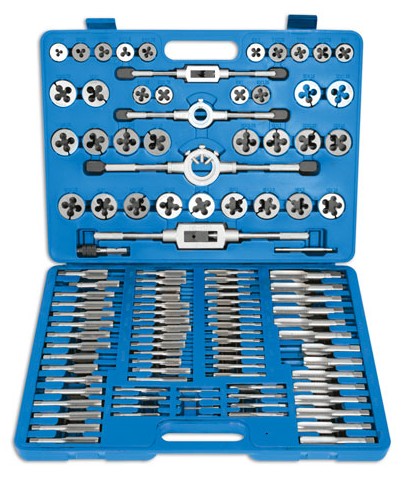

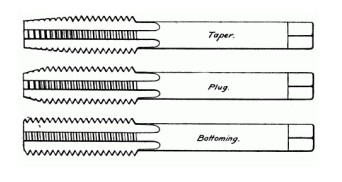

Tá sconnaí láimhe (tapóir, breiseán, tacair íochtair) deartha lena n-úsáid de láimh le sreangáin sconna agus tá faid shonracha chamfer acu le haghaidh gearrtha forásach. Déantar sconnaí meaisín a innealtóireacht le haghaidh úsáid CNC/ionad meaisínithe le rátaí beathaithe sioncronaithe. Cé gur féidir sconnaí láimhe a úsáid i meaisíní, níor cheart sconnaí meaisín a úsáid de láimh mar gheall ar a gcéimseata ionsaitheach.
Cad é an difríocht idir sconnaí a ghearradh agus a fhoirmiú?
Gearradh sconnaí ábhar a bhaint chun snáitheanna a chruthú agus sceallóga a tháirgeadh. sconnaí a fhoirmiú (sconnaí rolla) ábhar díláithrithe gan foirmiú sliseanna, ag cruthú snáitheanna níos láidre le bailchríoch dromchla níos fearr. Mar sin féin, éilíonn sconnaí foirmithe ábhair ≤36 HRC agus táirgeann sé snáitheanna beagán níos mó, a éilíonn poill phíolótacha níos mó.
Conas a bhaintear sconna briste as poll?
Áirítear ar na modhanna bainte: (1) Fáiscirí sconna a ghreamaíonn an shank briste, (2) Meaisínithe Scaoilte Leictreach (EDM) chun an sconna a dhó, (3) Druileáil chúramach le druileanna ar an taobh clé, nó (4) Díscaoileadh ceimiceach le haghaidh páirteanna ardluacha. Bíonn an cosc i gcónaí níos éifeachtaí ó thaobh costais de – d’fhéadfadh costas níos mó a bheith ag baint le sconna briste ná an saotharphíosa féin.
Cén fáth a bhfuil mo snáitheanna ró-daingean nó ró-scaoilte?
Snáitheanna scaoilte léirigh poill druileála rómhóra nó sconnaí caite ag gearradh róbheag. Snáitheanna daingean druileanna róbheag a mholadh, sconnaí caite a ghearradh ró-bheag (méadaíonn caitheamh an chliabháin an trastomhas páirce), nó lubrication neamhleor ag cruthú galling. Fíoraigh méid an druileála i gcónaí agus sonraigh aicmí lamháltais (6H le haghaidh méadrach, 2B le haghaidh Aontuithe) ar líníochtaí.
Cén luas gearrtha ba cheart dom a úsáid le haghaidh cnagadh?
Luasanna dromchla tipiciúil: Alúmanam: 15-25 m/nim; Cruach Carbóin: 8–12 m/nim; Cruach Dhosmálta: 4-8 m/nim; Cruach Cruaite (>45 HRC): 3–5 m/nim . Nuair a bhíonn amhras ort, tosaigh ag an taobh íochtair agus méadú de réir a chéile. Is cúis le luas iomarcach an obair chruaite i dtógáil dhosmálta agus teasa a luathaíonn caitheamh.
